Netzwerk-Verlegekabel: Cat 7, Duplex und Anschluss erklärt

Netzwerk-Verlegekabel wird fest in Wand, Leerrohr oder Netzwerkschrank installiert. Es verbindet Netzwerkdosen mit Patchpanel oder Technikbereich und ist die Grundlage für stabiles LAN im Haus.

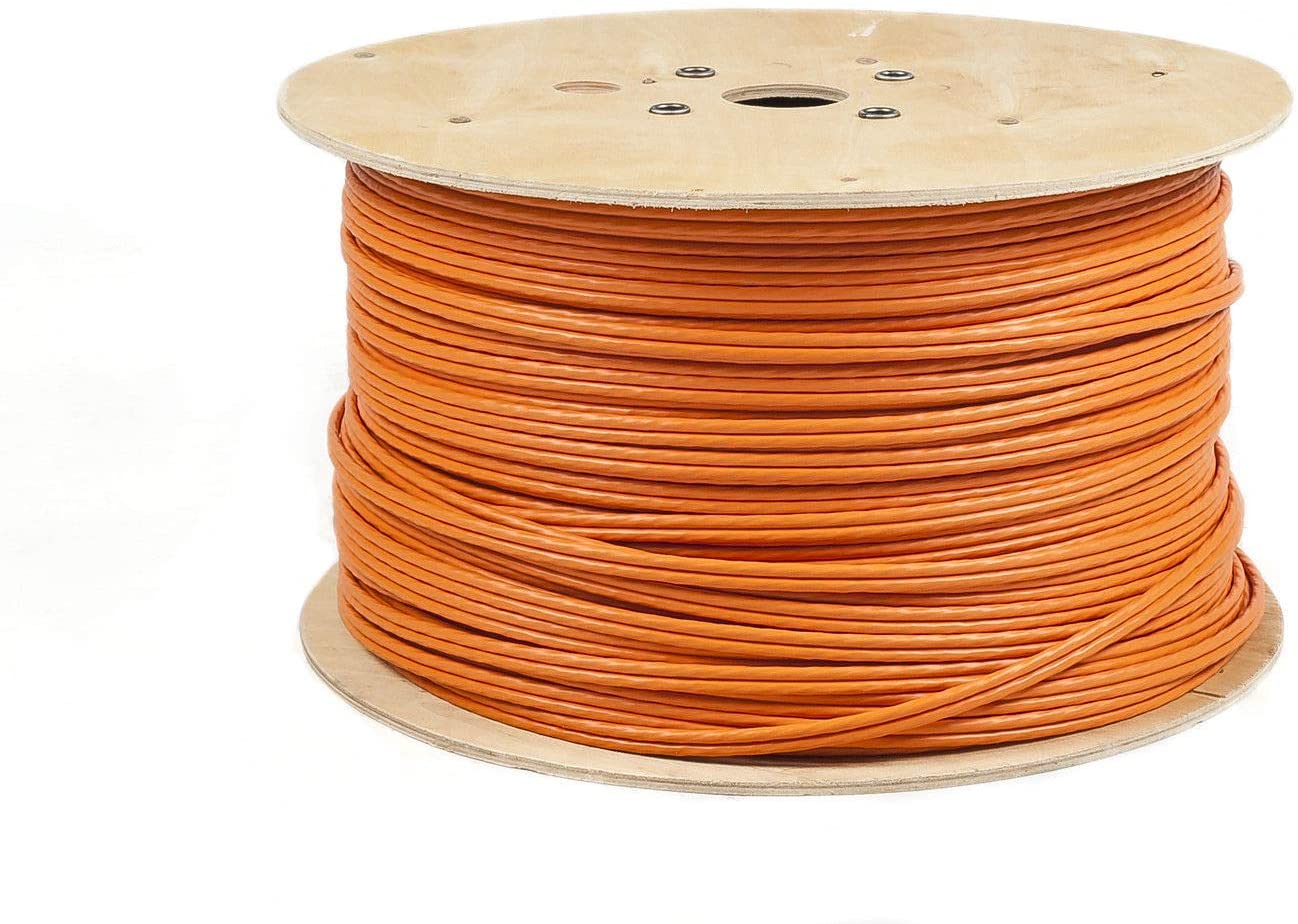

Netzwerk-Verlegekabel ist das Kabel für die feste LAN-Installation im Heimnetzwerk. Es liegt in der Wand, im Leerrohr, in der Decke, im Kabelkanal oder im Netzwerkschrank und verbindet Räume dauerhaft mit einem zentralen Technikpunkt.

Der wichtigste Unterschied zum Patchkabel: Verlegekabel hat meist starre Adern und wird nicht mit fertigen Steckern geliefert. Es wird auf eine Netzwerkdose, ein Patchpanel oder ein Keystone-Modul aufgelegt. Patchkabel sind dagegen flexible, fertig konfektionierte Kabel für kurze Verbindungen, etwa vom Router zum Switch oder von der Netzwerkdose zum PC.

Für neue Installationen ist meist Cat-7-Verlegekabel oder mindestens Cat-6a-Verlegekabel sinnvoll. Entscheidend ist aber nicht nur die Kategorie des Kabels, sondern die gesamte Strecke: Kabel, Netzwerkdose, Patchpanel, Patchkabel und Switch müssen zusammenpassen. Der Überblick zu LAN-Kabel-Kategorien erklärt die Unterschiede zwischen Cat 5e, Cat 6, Cat 6a, Cat 7 und Cat 8 genauer. Wenn du noch nicht weißt, welche Räume überhaupt Kabel, Dosen oder Access Points brauchen, hilft Heimnetzwerk planen für Haus oder Wohnung vor der Materialauswahl.

Wann braucht man Netzwerk-Verlegekabel?

Verlegekabel lohnt sich immer dann, wenn eine LAN-Verbindung dauerhaft sauber installiert werden soll. Typische Beispiele sind:

• eine Netzwerkdose im Arbeitszimmer, Wohnzimmer oder Kinderzimmer
• ein LAN-Anschluss für Smart-TV, Spielekonsole, NAS oder Desktop-PC
• ein kabelgebundener Anschluss für einen WLAN-Access-Point
• die Verbindung mehrerer Räume mit einem zentralen Netzwerkschrank
• eine vorbereitete Haus- oder Wohnungsverkabelung für spätere Erweiterungen

Für lose Verbindungen quer durch den Raum ist Verlegekabel nicht gedacht. Dafür nimmt man ein Patchkabel. Für eine feste Installation in Wand oder Leerrohr ist Verlegekabel die deutlich sauberere und robustere Lösung.

Patchkabel oder Verlegekabel: der Unterschied

Beide Kabel können Ethernet-Daten übertragen, sind aber mechanisch anders aufgebaut und für unterschiedliche Aufgaben gedacht.

Kabeltyp	Typischer Einsatz	Aufbau	Anschluss
Patchkabel	flexible Verbindung zwischen Gerät, Dose, Switch oder Router	flexible Litzenadern	fertige RJ45-Stecker
Verlegekabel	feste Installation in Wand, Leerrohr, Decke oder Schrank	meist massive starre Adern	Netzwerkdose, Patchpanel oder Keystone

Ein häufiger Fehler ist, ein langes Patchkabel dauerhaft in die Wand zu legen. Das funktioniert manchmal elektrisch, ist aber keine saubere strukturierte Verkabelung. Besser ist: Verlegekabel fest installieren, an beiden Enden sauber abschließen und die Endgeräte anschließend mit kurzen Patchkabeln verbinden.

So sieht eine typische Heimnetzwerk-Verkabelung aus

Eine strukturierte Verkabelung trennt feste Leitungen und flexible Geräteanschlüsse:

1. Im Raum sitzt eine Netzwerkdose.
2. Von der Dose führt ein Verlegekabel zum Technikbereich.
3. Dort endet das Kabel auf einem Patchpanel oder Keystone-Modul.
4. Vom Patchpanel geht ein kurzes Patchkabel zum Switch.
5. Der Switch ist mit dem Router verbunden und verteilt die Verbindung im LAN.

Diese Aufteilung wirkt zunächst aufwendiger, ist später aber deutlich übersichtlicher. Du kannst einzelne Räume am Patchpanel umstecken, Ports beschriften und bei Bedarf einen größeren Switch ergänzen, ohne die feste Verkabelung neu anzufassen.

Cat 6a, Cat 7 oder Cat 8: welche Kategorie ist sinnvoll?

Die Kategorie beschreibt die Leistungsfähigkeit des Kabels. Für ein Heimnetzwerk sind vor allem Cat 6a und Cat 7 relevant.

Kategorie	Einordnung für Zuhause
Cat 5e	reicht oft für Gigabit, ist für Neuinstallationen aber nicht mehr attraktiv
Cat 6	kann für Gigabit ausreichen, bietet weniger Reserve als Cat 6a
Cat 6a	sinnvoller Mindeststandard für neue feste LAN-Strecken
Cat 7 / Cat 7a	gute Reserve für hochwertige Hausverkabelung, häufige Wahl bei Neuverlegung
Cat 8	für typische Heimnetzwerke meist überdimensioniert

Wichtig: Ein Cat-7-Kabel allein macht noch keine Cat-7-Gesamtstrecke. RJ45-Dosen und Patchpanel werden im Heimnetz oft als Cat 6a ausgeführt. Das ist in der Praxis kein Problem, wenn die Strecke sauber installiert ist und 10-Gigabit-LAN über die geplante Länge unterstützt werden soll.

Für die meisten neuen Heimnetzwerk-Installationen ist Cat 7 oder Cat 6a eine vernünftige Wahl. Cat 7 bringt Reserve beim Kabel selbst, Cat 6a ist als RJ45-Gesamtsystem gut greifbar. Viel wichtiger als eine noch höhere Kategorie ist eine saubere Verlegung ohne Knicke, Quetschungen und unsaubere Anschlüsse.

Duplex-Verlegekabel: zwei Anschlüsse mit einer Leitung

Netzwerk-Verlegekabel gibt es auch als Duplex-Kabel. Dabei liegen zwei eigenständige Netzwerkkabel in einem gemeinsamen Mantel oder Verbund. So lassen sich zwei getrennte Netzwerkanschlüsse zu einer Doppeldose führen.

Duplex-Verlegekabel ist besonders praktisch, wenn du in einem Raum zwei LAN-Anschlüsse planst. Das ist etwa sinnvoll für Arbeitsplatz plus Drucker, TV plus Konsole oder Access Point plus Reserve. Auch wenn du heute nur einen Port brauchst, kann ein zweiter Anschluss später sehr angenehm sein.

Der Nachteil: Duplex-Kabel ist dicker und steifer. In engen Leerrohren kann das schwieriger zu ziehen sein als ein einzelnes Kabel. Plane deshalb Rohrdurchmesser, Biegeradien und Zugwege realistisch.

Netzwerkdose, Patchpanel und LSA-Werkzeug

Verlegekabel wird nicht einfach in einen normalen RJ45-Stecker gesteckt. Die einzelnen Adern werden aufgelegt. Dafür gibt es drei typische Varianten:

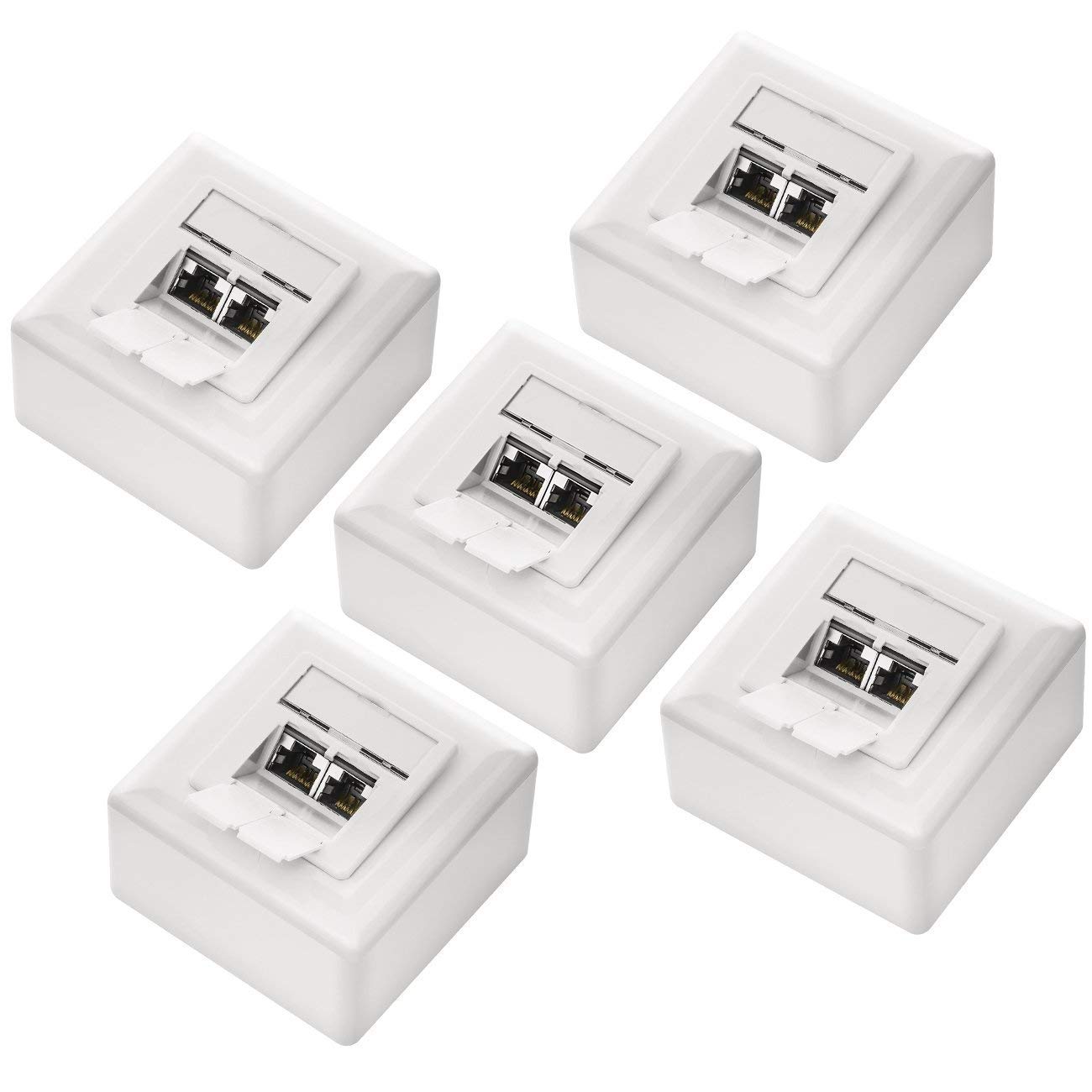

• Netzwerkdose im Raum: Hier endet das Kabel an der Wand.
• Patchpanel im Schrank: Hier kommen mehrere Raumleitungen zentral an.
• Keystone-Modul: Eine modulare Alternative zu klassischem LSA-Patchpanel oder Netzwerkdose.

Bei LSA-Anschlüssen werden die Adern mit einem LSA-Werkzeug in Schneidklemmen gedrückt. Dabei sind Belegung nach T568A oder T568B, Schirmkontakt, Zugentlastung und sauberer Aderverlauf wichtig. Verwende an beiden Enden einer Strecke denselben Standard, in Deutschland ist T568B im Heimnetz häufig anzutreffen. Wenn du vor der praktischen Montage stehst, hilft der Ratgeber Netzwerkdose anschließen oder anschließen lassen bei Werkzeug, Prüfschritten und der Frage, wann ein Fachbetrieb sinnvoller ist.

Worauf du beim Kauf achten solltest

Beim Kauf von Netzwerk-Verlegekabel zählen vor allem diese Punkte:

• Kategorie: Für neue Installationen mindestens Cat 6a, oft Cat 7 als gute Reserve.
• Schirmung: Achte auf passende Schirmung, besonders bei längeren Strecken.
• Duplex oder Simplex: Duplex für Doppeldosen und Reserven, Simplex für einzelne Anschlüsse.
• Massive Adern: Für feste Installation sind starre Adern üblich.
• Länge und Rolle: Reserve im Technikbereich und an der Dose erleichtert das Auflegen.
• Passende Komponenten: Dose, Patchpanel, Keystone-Module und Patchkabel müssen passen.

Kaufe nicht nur nach der höchsten Cat-Zahl. Ein ordentlich verlegtes Cat-6a- oder Cat-7-Kabel mit passenden Dosen ist im Heimnetz wertvoller als ein theoretisch besseres Kabel, das geknickt, gequetscht oder schlecht aufgelegt wurde.

Typische Fehler beim Verlegen

Viele Probleme entstehen nicht durch das Kabel selbst, sondern durch Planung und Montage. Achte besonders auf diese Punkte:

• Zu enge Biegeradien: Verlegekabel darf nicht scharf geknickt werden.
• Zu viel Zug: Beim Einziehen nicht mit Gewalt am Kabel ziehen.
• Keine Beschriftung: Räume und Ports direkt beim Verlegen markieren.
• Patchkabel in der Wand: Für feste Strecken besser echtes Verlegekabel verwenden.
• Unsaubere Schirmung: Schirmkontakt und Zugentlastung ordentlich ausführen.
• Zu wenig Anschlüsse: In Arbeitszimmer, Wohnzimmer und Technikbereichen Reserven einplanen.

Nach dem Auflegen sollte jede Strecke mit einem Kabeltester geprüft werden. So fallen vertauschte Adern, fehlende Kontakte oder Kurzschlüsse auf, bevor Möbel vor der Dose stehen oder der Netzwerkschrank fertig bestückt ist. Für die Einkaufsliste rund um Abisolierer, LSA-Werkzeug, Kabeltester und Patchkabel gibt es den separaten Überblick Netzwerk-Werkzeug für die Heimnetzwerk-Installation.

FAQ zu Netzwerk-Verlegekabel

Kann man Verlegekabel direkt an einen Router anschließen?

Nicht direkt, wenn das Kabel ohne Stecker aus der Wand kommt. Verlegekabel sollte auf eine Netzwerkdose, ein Patchpanel oder ein Keystone-Modul aufgelegt werden. Von dort geht es mit einem kurzen Patchkabel zum Router oder Switch.

Ist Cat 7 besser als Cat 6a?

Cat 7 bietet beim Kabel selbst mehr Reserve. In vielen Heimnetzwerken wird die fertige RJ45-Strecke aber praktisch als Cat 6a betrachtet, weil Dosen und Patchpanel häufig Cat-6a-RJ45-Komponenten sind. Für neue Installationen sind Cat 6a und Cat 7 beide sinnvolle Optionen.

Brauche ich Duplex-Verlegekabel?

Duplex lohnt sich, wenn du an einem Ort zwei Netzwerkanschlüsse möchtest oder Reserve einplanst. Für einzelne Anschlüsse reicht Simplex-Verlegekabel. Bei engen Leerrohren kann Simplex leichter zu verlegen sein.

Wie lang darf ein Netzwerk-Verlegekabel sein?

Für Ethernet über Kupfer gilt als grobe Planungsgrenze eine Gesamtlänge von 100 Metern pro Strecke. Dazu zählen feste Verlegekabel und Patchkabel an beiden Enden. In normalen Wohnungen und Einfamilienhäusern wird diese Grenze selten erreicht.

Kann ich Verlegekabel statt Patchkabel benutzen?

Für feste Installation ja, für flexible Geräteanschlüsse eher nein. Verlegekabel ist steifer und wird normalerweise aufgelegt. Zwischen Netzwerkdose, Switch, Router und Endgerät nutzt du besser kurze Patchkabel.
